Сборка спутниковой антенны

Сборка спутниковой антенны


Какие инструменты вам понадобятся для сборки и установки антенн:

  • Рожковый ключ на 13мм
  • 2 рожковых ключа на 10мм
  • Крестовая отвертка
  • Плоскогубцы с кусачками
  • Острый нож

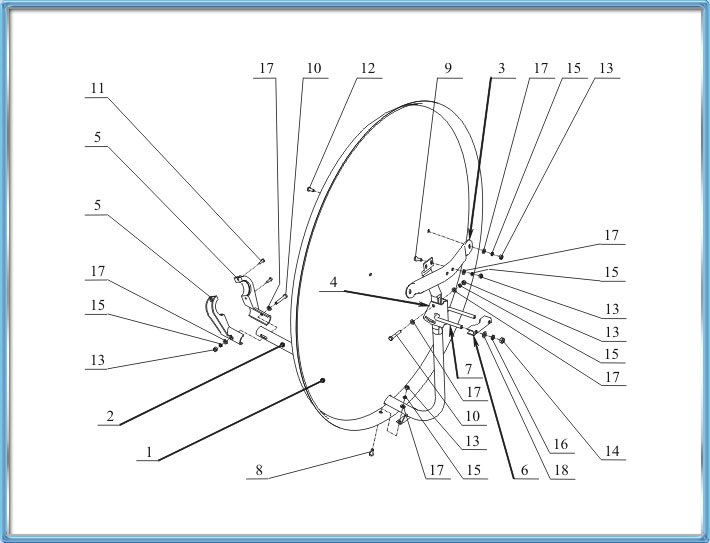

Ниже преведена схема сборки харьковской антенны диаметром 0,9м:


Схема сборки спутниковой антенны

№п/п

Наименование

1
Зеркало
2
Штанга несущая
3
Держатель
4
Кронштейн поворотный
5
Держатель левый/правый
6
Зажим
7
Скоба
8
Болт М6х12
9
Болт М6х16
10
Болт М6х45
11
Винт М4х20 (саморез)
12
Винт М6х14 (полукруглый)
13
Гайка М6
14
Гайка М8
15
Шайба ?6 гровер
16
Шайба ?8 гровер
17
Шайба ?6
18
Шайба ?8

Инструкция сборки

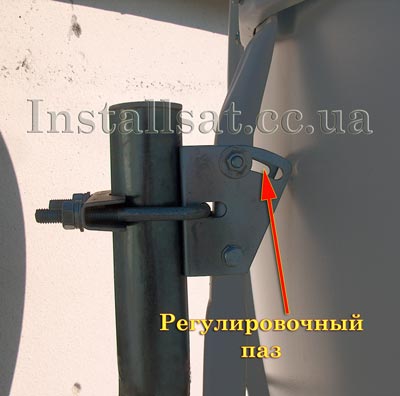

Регулировка антенны на низкие спутники

1. Скоба 7 вставляется в поворотный кронштейн 4. На скобу 7 надевается зажим 6 и закручиваются 2 гайки М8 через шайбы и гроверы ?8. В случаях с некоторыми спутниками, поворотный кронштейн 4 нужно перевернуть так, чтобы его регулировочный паз был сверху.


2. К несущей штанге 2 крепится поворотный кронштейн 4 при помощи 2-х болтов М6х45, Шайб ?6, гроверов ?6 и гаек М6. На этапе сборки болт с гайкой в регулировочном пазу не стоит сильно затягивать.

3. Держатель 3 крепится к несущей штанге 2 при помощи 2-х болтов М6х16, Шайб ?6, гроверов ?6, гаек М6.

4. В зеркало 1 через отверстие внизу продевается несущая штанга 2. Зеркало 1 соединяется с держателем 3 при помощи 2-х полукруглых винтов М6х14, шайб ?6, гроверов ?6 и гаек М6.

5. Зеркало 1 в нижней части соединяется с несущей штангой 2 при помощи 2-х болтов М6х16, Шайб ?6, гроверов ?6 и гаек М6.

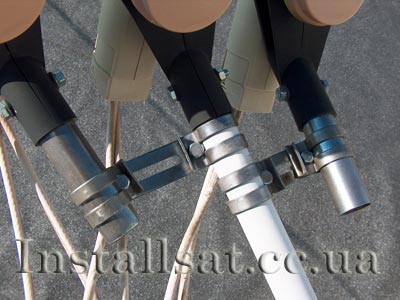

Расположение мультифидов на несущей штанге

6. Если вы собираете антенну на 3 спутника, нужно одеть на несущую штангу 2 мультифида (дополнительные держатели конверторов).

Расположение мультифидов на несущей штанге

7. В держатели 5 вставляется конвертор. Две половинки держателя 5 стягиваются двумя саморезами 11. Собранный держатель 5 одевается на конец несущей штанги 2 и крепится к ней при помощи болта 10 М6х45, шайб ?6, гровера ?6 и гайки М6.

Если поблизости есть установленные антенны, можете собрать свои антенны по их примеру.

Технические характеристики антенн

Модель CA-900 CA-900/2 CA-900/3
Тип антенны Офсетная
Диаметр антенны, мм 906x834 950x882 940x865
Эффективный размер зеркала, 870x798 910x842 900x825
Материал зеркала Сталь
Толщина материала, мм 0.70
Покрытие материала Порошковая краска
Цвет Светло - серый
Фокусное расстояние (F), мм 490 (f/d=0,61) 560 (f/d=0,667) 525 (f/d=0,636)
Отношение фокусного расстояния к диаметру (F/D) 0,61 0,667 0,636
Диапазон частот, ГГц 10,7-12,75
Коэффициент усиления, дБ 37,5-39,0 37,9-39,4 37,8-39,3
Тип подвески Азимутально-угломестная
Диапазон установки угла места, град. 0...65 0...45 0...45
Диапазон перемещения по азимуту, град. 0...180
Рабочая устойчивость от ветра, м/сек 25
Разрушающая сила ветра, м/сек 60
Вес зеркала, кг 3,60 3,70 3,65
Вес комплекта, кг 4,60 4,70 4,65
Все элементы крепления антенны подвергаются гальваническому оцинкованию
