Збірка супутникової антени

Які інструменти вам знадобляться для збірки та встановлення антен:

• Рожковий ключ на 13мм
• 2 рожкові ключі на 10мм
• Крестова викрутка
• Плоскогубці з кусачками
• Острий ніж

Нижче преведена схема збірки харківської антени діаметром 0,9м:

Інструкція збірки

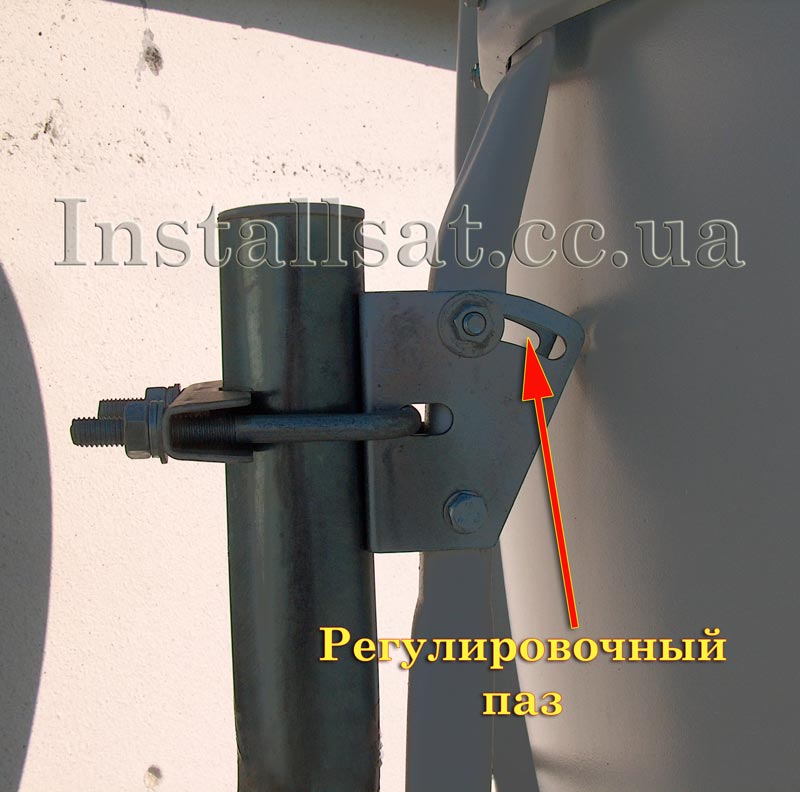

1. Скоба 7 вставляється в поворотний кронштейн 4. На скобу 7 надевається зажим 6 і закручуються 2 гайки М8 через шайби і гроверы ?8. В випадках з деякими супутниками, поворотний кронштейн 4 потрібно перевернути так, щоб його регулювальний паз був зверху.

2. К несучій штанзі 2 кріпиться поворотний кронштейн 4 за допомогою 2-х болтів М6х45, Шайб ?6, гроверов ?6 і гаек М6. На етапі збірки болт з гайкою в регулювальному пазу не варто сильно затягувати.

3. Тримач 3 кріпиться до несучої штанги 2 за допомогою 2-х болтів М6х16, Шайб ?6, гроверов ?6, гаек М6.

4. В дзеркало 1 через отвір внизу продевається несуча штанга 2. Дзеркало 1 з'єднується з тримачем 3 за допомогою 2-х напівкруглих винтів М6х14, шайб ?6, гроверов ?6 і гаек М6.

5. Дзеркало 1 в нижній частині з'єднується з несучою штангою 2 за допомогою 2-х болтів М6х16, Шайб ?6, гроверов ?6 і гаек М6.

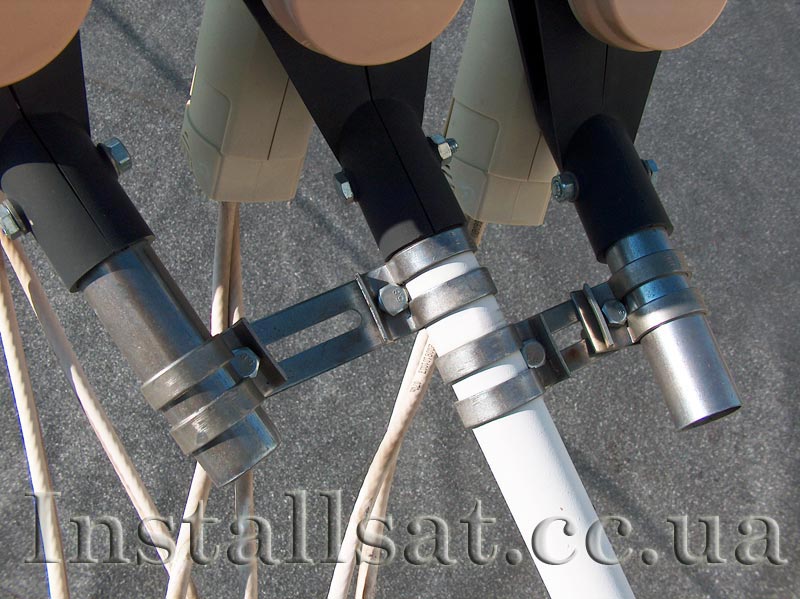

6. Якщо ви збираєте антену на 3 супутники, потрібно одягнути на несучу штангу 2 мультифіда (додаткові тримачі конверторів).

7. В тримачі 5 вставляється конвертор. Дві половинки тримача 5 стягуються двома саморізами 11. Зібраний тримач 5 одягається на кінець несучої штанги 2 і кріпиться до неї за допомогою болта 10 М6х45, шайб ?6, гровера ?6 і гайки М6.

Якщо поблизу є встановлені антени, можете зібрати свої антени за їх прикладом.
